Ejercicios de Electrónica

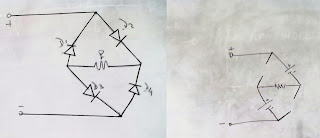

1° Ejercicio:

Debemos seguir por donde conduce el circuito y dejar abierta las partes que no conduce.

2° Ejercicio:

1. Analizamos el ejercicio.
2. Luego sacamos la DT que significa el diodo total estos diodos se encuentran en paralelo.
3. Buscamos I=VF-VD/R que significa intensidad es igual al voltaje de la fuente menos el voltaje del diodo dividido para la resistencia; el voltaje de la fuente es 10v y el voltaje del diodo es 0.7 y la resistencia es 0.33k, remplazamos y calculamos.
4. Analizamos: la intensidad uno es igual a la intensidad dos I1=I2 y la intensidad total es igual dos veces la intensidad del diodo.
5. Intensidad del diodo (ID) es igual a la intensidad total dividido para dos, remplazamos y calculamos.
6. El voltaje es igual a la intensidad uno también el voltaje es igual a la intensidad dos la intensidad uno y la dos es 0.7 por lo tanto el voltaje es igual a 0.7

3° Ejercicio:

Buscamos a resistencia del circuito:

La resistencia es igual a la velocidad de la fuente menos la velocidad del diodo zener dividido para la intensidad del diodo zener mas la intensidad de la resistencia, reemplazamos valores y calculamos.
